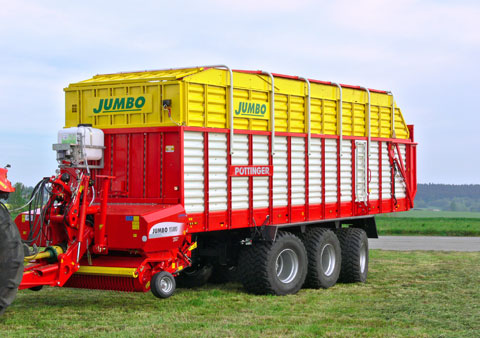

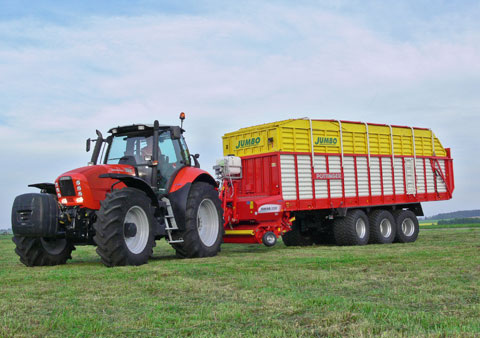

POTTINGER skābbarības piekabe JUMBO
|
JUMBO 6010 L |
JUMBO 6610 L | JUMBO 7210 L |
JUMBO 8010 L |
|
| Garums | 9250 mm | 9930 mm | 10600 mm | 11390 mm |
| Platums | 2550 mm | 2550 mm | 2550 mm | 2550 mm |
| Augstums | 3980 mm | 3980 mm | 3980 mm | 3980 mm |
| Augstums ar 22,5" riepām | 3980 mm | 3980 mm | 3980 mm | 3980 mm |
| Augstums ar 26,5" riepām | 3980 mm | 3980 mm | 3980 mm | 3980 mm |
| Platformas augstums ar 22,5" riepām | 1460 mm | 1460 mm | 1460 mm | 1460 mm |
| Platformas augstums ar 26,5" riepām | 1640 mm | 1640 mm | 1640 mm | 1640 mm |
| Tīrītāju ķēžu skaits | 4 gab. | 4 gab. | 4 gab. | 4 gab. |
| Tīrītāju motors (standarts) | 1-ātrums | 1-ātrums | 1-ātrums | 1-ātrums |
| Tīrītāju motors (izvēles) | 2-ātrumi | 2-ātrumi | 2-ātrumi | 2-ātrumi |
| Savākšanas zona | 6470 x 2300 mm | 7750 x 2300 mm | 7830 x 2300 mm | 8520 x 2300 mm |
| Savākšanas apjoms ar vidēju spiedienu | 60 m³ | 66 m³ | 72 m³ | 80 m³ |
| Savākšanas apjoms (DIN 11741) | 35 m³ | 39 m³ | 42,5 m³ | 46,5 m³ |
| Maksimālais nažu skaits | 45 gab. | 45 gab. | 45 gab. | 45 gab. |
| Teorētiskais smalcināšanas garums | 34 mm | 34 mm | 34 mm | 34 mm |
| Savākšanas platums | 2000 mm | 2000 mm | 2000 mm | 2000 mm |
| Maksimālais savākšanas platums | 2360 mm | 2360 mm | 2360 mm | 2360 mm |
| Riteņu bāze | 1950 mm | 1950 mm | 1950 mm | 1950 mm |
| Standarta versijas svars | 8500 kg | 8750 kg | 9000 kg | 9250 kg |
| Šasija | Tandēma ass | Tandēma ass | Tandēma ass | Tandēma ass |
| Pieļaujamais noslogojums (standarts) | 20000 kg | 20000 kg | 20000 kg | 20000 kg |
| Maksimālais pieļaujamais noslogojums | 24000 kg | 24000 kg | 31000 kg | 31000 kg |
|

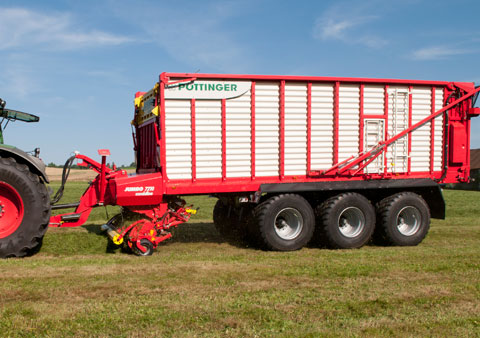

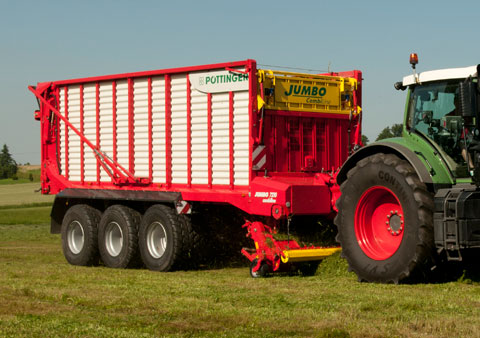

JUMBO 6010 D |
JUMBO 6610 D |
JUMBO 7210 D |
|
| Garums | 9720 mm | 10400 mm | 11070 mm |
| Platums | 2550 mm | 2550 mm | 2550 mm |
| Augstums | 3980 mm | 3980 mm | 3980 mm |
| Augstums ar 22,5" riepām | 3980 mm | 3980 mm | 3980 mm |
| Augstums ar 26,5" riepām | 3980 mm | 3980 mm | 3980 mm |
| Platformas augstums ar 22,5" riepām | 1460 mm | 1460 mm | 1460 mm |
| Platformas augstums ar 26,5" riepām | 1580 mm | 1580 mm | 1580 mm |
| Tīrītāju ķēžu skaits | 4 gab. | 4 gab. | 4 gab. |
| Tīrītāju motors (standarts) | 1-ātrums | 1-ātrums | 1-ātrums |
| Tīrītāju motors (izvēles) | 2-ātrumi | 2-ātrumi | 2-ātrumi |
| Savākšanas zona | 6220 x 2300 mm | 6900 x 2300 mm | 7580 x 2300 mm |
| Savākšanas apjoms ar vidēju spiedienu | 60 m³ | 66 m³ | 72 m³ |
| Savākšanas apjoms (DIN 11741) | 34 m³ | 38 m³ | 41,5 m³ |
| Maksimālais nažu skaits | 45 gab. | 45 gab. | 45 gab. |
| Teorētiskais smalcināšanas garums | 34 mm | 34 mm | 34 mm |
| Savākšanas platums | 2000 mm | 2000 mm | 2000 mm |
| Maksimāļais savākšanas platums | 2360 mm | 2360 mm | 2360 mm |
| Riteņu bāze | 1950 mm | 1950 mm | 1950 mm |
| Standarta versijas svars | 8950 kg | 9200 kg | 9450 kg |
| Šasija | Tandēma ass | Tandēma ass | Tandēma ass |
| Pieļaujamais noslogojums (standarts) | 20000 kg | 20000 kg | 20000 kg |
| Maksimālais pieļaujamais noslogojums | 24000 kg | 24000 kg | 31000 kg |
|

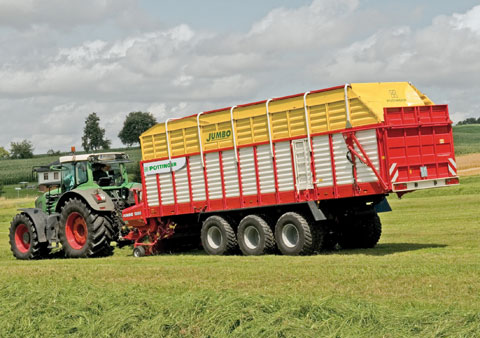

JUMBO 10010 L |
|
| Garums | 11990 mm |
| Platums | 2750 mm |
| Augstums ar 22,5" riepām | 3980 mm |
| Augstums ar 26,5" riepām | 3980 mm |
| Platformas augstums ar 22,5" riepām | 1460 mm |
| Platformas augstums ar 26,5" riepām | 1675 mm |
| Tīrītāju ķēžu skaits | 6 gab. |
| Tīrītāju motors (standarts) | 2-ātrumi |
| Savākšanas zona | 9480 x 2300 mm |
| Savākšanas apjoms ar vidēju spiedienu | 100 m³ |
| Savākšanas apjoms (DIN 11741) | 49,5 m³ |
| Maksimālais nažu skaits | 45 gab. |
| Teorētiskais smalcināšanas garums | 34 mm |
| Savākšanas platums | 2000 mm |
| Maksimālais savākšanas platums | 2360 mm |
| Riteņu bāze | 1950 mm |
| Standarta versijas svars | 11750 kg |
| Šasija | Tridēma ass |
| Pieļaujamais noslogojums (standarts) | 31000 kg |
| Maksimālais pieļaujamais noslogojums | 31000 kg |
STANDARTA APRĪKOJUMS
|
JUMBO |
JUMBO 10010 |
|
| Šasija | Tandēma ass | Tridēma ass |
| Ass | Kustīgā | Nekustīgā |
| Šasijas amortizācija | Paraboliskās atsperes | Hidropneimatiskā |
| Maksimālais braukšanas ātrums | 60 km/h | 60 km/h |
| Dubļu sargi | Ir | Ir |
| Bremžu sistēma | Pneimatiskās bremzes | Pneimatiskās bremzes |
| Riepas – profils | 600/50R22.5 | 710/45R22.5 |
| Sakabe | Hidrauliskā | Hidrauliskā |
| Sija | Augstā | Zemā |
| Maksimālais sijas noslogojums | 2000 kg | 4000 kg |
| Sijas amortizācija | Ir | Ir |
| Jūgvārpstas aizsargs | Jūgvārpstas caurule abās pusēs, ar izcilņsajūgu | Jūgvārpstas caurule abās pusēs, ar izcilņsajūgu |
| Jūgvārpstas profils | 1 3/8″ 6-iedaļu | 1 3/8″ 6-iedaļu |
| Jūgvārpsta – pārslodzes aizsardzība | 2500 Nm | 2500 Nm |
| Jūgvārpstas apgriezieni | 1000 apgr/min | 1000 apgr/min |
| Savākšana | Ar veltni | Ar veltni |
| Atbalsta ritenis | Grozāms | Grozāms |
| Rotors | POWERMATIC PLUS | POWERMATIC PLUS |
| Nažu skaits | 45 gab. | 45 gab. |
| Nažu sistēma | Hidrauliski saliekama EASY MOVE šarnīra sistēma Centrālais nažu nolaišanas mehānisms |
Hidrauliski saliekama EASY MOVE šarnīra sistēma Centrālais nažu nolaišanas mehānismsDubļu tīrītājs |
| Nažu sistēma (izvēles) | Dubļu tīrītājs | |
| Struktūra | Alumīnija-tērauda struktūra Regulējama augšējā sekcija (maks./-120 mm/-210 mm) |
Alumīnija-tērauda struktūra Tērauda virsma Slēgtais korpuss |
| Kulstīklas (D) | 2 gab. | |
| Automātiskā savākšanas sistēma | Sensori atrodas priekšējā panelī un skābbarības kompresijas vārstā | Sensori atrodas priekšējā panelī un skābbarības kompresijas vārstā |
| Apgaismojums | Savākšanas bunkura apgaismojums | Savākšanas bunkura apgaismojums |
| Aizmugurējais borts | Hidraulisks | Hidraulisks |
| Vadība | POWER CONTROL | POWER CONTROL |
| Hidrosavienojums | 1 x vienpusējais ar atgriezeniskās plūsmas līniju 1 x slodzi uztverošais |
1 x vienpusējais ar atgriezeniskās plūsmas līniju 1 x slodzi uztverošais |
| Elektriskais savienojums | 1 x 7 kontaktligzdas apgaismojumam 1 x 2 Cobo ligzdas |
1 x 7 kontaktligzdas apgaismojumam 1 x 2 Cobo ligzdas |

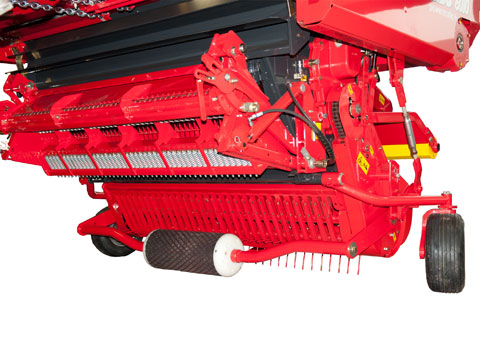

Augstas veiktspējas savākšanas sistēma
Ātrgaitas mašīnām nepieciešams stabils un jaudīgs savākšanas mehānisms. Pöttinger astoņu rindu savākšanas mehānisms nodrošina izcilu veiktspēju arī ar lielu braukšanas ātrumu, jebkādos darba apstākļos. Savākšanas sistēma nodrošina maksimālo veiktspēju arī sarežģītos darba apstākļos, piemēram, mitrumā un īsā zālē.
- 2 m platais astoņu rindu savākšanas mehānisms palielina veiktspēju par 20%.
- Uzlabota savākšanas zona, kas pielāgota rotora veiktspējai.
- Viegli veicama apkope – vārpstu nepieciešams eļļot tikai vienu reizi gadā, gultni ik pēc 80 slodzes cikliem. Eļļošanas punkti atrodas viegli pieejamās vietās uz korpusa.
- Rūdītās plātnes nodrošina tīras skābbarības sagatavi. Tās atdala zemi no barības, kā arī pasargā smalcināšanas elementu.
Fermentācijas procesu veicina tikai tīra skābbarība.
- Savākšanas veltnis tiek kontrolēts no abām pusēm ar tērauda vārpstu. Uz vārpstas esošie noslēgtie gultņi iztur lielu slodzi.
- Lai izvairītos no augsnes bojājumiem, zari tiek pacelti uz augšu. Tas neļauj zemei pielipt pie zariem, kā arī neļauj tiem pārāk ātri nolietoties.
Izcila pielāgošanās augsnei – 16 x 6,5-8 atbalsta riteņi ar regulējamu augstumu
- Riteņi darbojas līdzīgi zariem – savākšana notiek katrā vagā. Šos riteņus var grozīt, kas atvieglo darbu stūros.
- Regulējams liela diametra vēja aizsargs nodrošina netraucētu skābbarības plūsmu arī tad, ja savākšana notiek ātri un stiebri ir īsi un slapji.
Svārstveida savākšanas sistēma
- Divi eņģēs novietotie savietojumi nodrošina savākšanas sistēmas mobilitāti.
- Turklāt atsperu amortizācija nodrošina minimālu, augsni saudzējošu spiedienu. Papildus ir pieejama hidrauliskā amortizācija.
Automātiska savākšanas sistēmas atslēgšana, kad tā tiek pacelta.
Braukšanas komforts
Tā kā piekabē lielā ātrumā tiek pārvietots liels svars, nepieciešama izturīga un augsni aizsargājoša šasija. Pöttinger ir veikuši uzlabojumus šajā jomā, izveidojot augstas kvalitātes stūrēšanas tandēma vai tridēma asis un riepas ar labāku saķeri.
Parabolisko atsperu amortizācija
Paraboliskā amortizācija ar lielu atsperes un ass atstatumu, un augstuma regulētāju. Amortizācija nodrošina vienmērīgu darbību uz lauka un uz koplietošanas ceļa. Bremzes, stūrēšanas spēku un leņķi kontrolē ar izturīgām vadības svirām. Piekabes standartā aprīkotas ar kustīgo asi. Papildus pieejama nekustīgā ass un ABS.
Paraboliskās atsperes un stabilizators
Paraboliskā amortizācija ar lielu atsperes un ass atstatumu, un augstuma regulētāju. Amortizācija nodrošina vienmērīgu darbību uz lauka un koplietošanas ceļa. Bremzes, stūrēšanas spēku un leņķi kontrolē ar izturīgām vadības svirām. Paraboliskā amortizācija ar papildu krustenisko stabilizatoru un lielu atsperes un ass atstatumu nodrošina stabilitāti uz slīpām virsmām. Piekabes standartā aprīkotas ar kustīgo asi. Papildus pieejama nekustīgā ass un ABS.
Hidropneimatiskā amortizācija ar kravas mašīnu kustīgajām asīm (410 x 180 mm bremžu kluči)
Amortizācija nodrošina vienmērīgu darbību uz lauka un koplietošanas ceļa. Bremzes, stūrēšanas spēku un leņķi kontrolē ar izturīgām vadības svirām. Piekabes standartā aprīkotas ar kustīgo asi. Papildus pieejama nekustīgā ass un ABS.
- Liels atstatums starp atsperēm – 47,24” / 1200 mm. Nodrošina stabilitāti uz slīpām virsmām.
- Maksimālais komforts, pārvietojoties pa koplietošanas ceļiem un uz lauka. Izcila stabilitāte uz slīpām virsmām, neskatoties uz augstu novietoto smaguma centru un sānu berzi.
- Asu atstatums līdz 10,63” / 270 mm darbam sarežģītos apstākļos un šķēršļotā apvidū.
- Vienādais ass slodzes izkliedējums uzlabo bremžu veiktspēju.

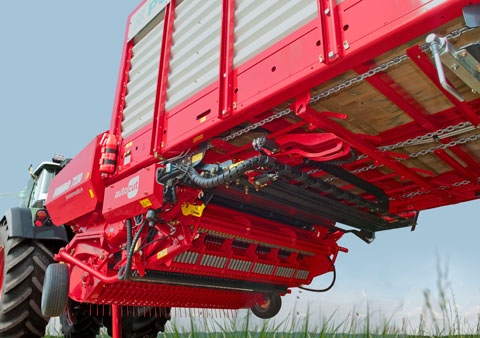

Nažu aizsardzība
Lai nodrošinātu maksimālo aizsardzību, nepieciešams aktivizēšanas spiediens. Naži (katrs atsevišķi) tiek turēti noteiktā pozīcijā, tādā veidā nodrošinot nemainīgu smalcināšanas garumu.
Ko piedāvā Pöttinger? Aktivizēšanas spiediens nav atkarīgs no izmēra un objekta saskaršanās punkta.
- Sīkākie gabali izbirst caur savākšanas sistēmas deflektoru un rotoru.
- Lielāka izmēra gabalus rotors novirza uz nazi, īslaicīgi rotācijas virzienā.
- Aktivizēšanas veltnis tiek pacelts no naža aizmugurē esošā turētāja. Nazis atlaiž objektu. Pretestība ir minimāla, tādējādi tiek aizsargāts nazis!
- Kad objekts ir izgājis cauri smalcināšanas elementam, nazis atgriežas sākotnējā pozīcijā.
- Skābbarībā esošie akmeņi netiek pārvērsti šķembās, kā tas mēdz notikt, izmantojot pļaujmašīnu. Tādā veidā samazinās risks mājlopiem gūt gremošanas trakta bojājumus.
Powermatic+ rotors
Powermatic+ rotors ir visām Pöttinger savācējpiekabēm. Tas ir piemērots jebkādas jaudas traktoriem. Izcila barības plūsma no savākšanas zonas un maksimāla veiktspēja pat sarežģītos darba apstākļos (liels mitrums un īsi stiebri). Rotors ir pārbaudīts reālos darba apstākļos.
- Vienmērīga augsnes apstrāde ar minimālu enerģijas pielietojumu.
- Nemainīga graudu plūsma no savākšanas zonas un maksimāla veiktspēja, ko nodrošina zaru galu plašās virsmas.
- Atstatums starp zariem un nažiem nodrošina vienmērīgu darbību un pasargā nažus no dažādiem svešķermeņiem.
- Powermatic+ rotora diametrs ar astoņām zaru rindām, kas izvietotas pa spirāli, ir 800 mm.
Teorētiskais skābbarības smalcināšanas garums ir 34 mm.
Savākšanas rotors
Savākšanas rotors atrodas uz pašlīdzinošajiem lodīšu gultņiem. Piedziņas vārpsta ir 100 mm bieza, bet gultnis atrodas starp rotoru un pārnesumkārbu, kas samazina slodzi uz gultni. Konveijera zari ir taisīti no rūdīta Hardox 500 materiāla. Zaru biezums ir 12 mm.
Vienkāršs apkopes process – zaru gredzeni tiek piestiprināti pie iekšējā cilindra. Katru gredzenu var mainīt atsevišķi.
0,71” / 18 mm plati tīrītāji
Tīrītāji tiek novietoti un pieskrūvēti atsevišķi. Tīrītājiem ir speciāla forma, kas palīdz samazināt enerģijas patēriņu.
Vislabākā kompresija
Vislabāko iekraušanas bunkura kompresiju panāk, izmantojot lielo tīrītāju virsmas laukumu un uzlaboto rotoru zaru ģeometriju. Pöttinger JUMBO nodrošina vislabāko veiktspēju un savākšanas blīvumu uz viena m3 arī ar mitru barību.
SUPERLARGE 2360 sistēma
Jaunā SUPERLARGE 7,74” / 2,36 m sistēma
Darba platums 7,74” / 2,36 m. Nodrošina vislabāko veiktspēju. Bez aizķeršanās var savākt ļoti platus vālus. Tagad darbs stūros ir kļuvis vieglāks, kas ievērojami samazina operatora stresa līmeni.
- Hidrauliski saliekami atbalsta riteņi
Šie atbalsta riteņi atrodas ārpus traktora riteņu bāzes, kas nodrošina vislabāko pielāgošanos augsnei. Atbalsta riteņi tiek hidrauliski salikti, izmantojot operatora pulti. Transporta platums tiek samazināts līdz 8,36” / 2,55 m.
- Vālu apvienošana
Abās pusēs esošie padeves mehānismi apvieno vālus. Vāls tiek vienmērīgi izkliedēts visā platumā, kamēr notiek tā virzīšana uz rotoru.
TERMINĀĻI
POWER CONTROL
Visas JUMBO savācējpiekabes ir aprīkotas ar Power Control termināli. Ar šo termināli var kontrolēt visas funkcijas. Tiek parādīti arī kļūdu paziņojumi. Datus iespējams saglabāt arhīvā.
- Automātiskas funkcijas
- Ergonomisks pogu izkārtojums
- Izgaismotas pogas standartā
Bezvadu POWER CONTROL
Ērta savācējpiekabes vadība arī ārpus traktora kabīnes.
- Speciāls stiprinājums – nav jātur ar rokām
Plašs diapazons – līdz 328’ / 100 m
ISO CONTROL – CCI 100 – 100% Isobus
Maksimālais komforts – terminālis, kas dara visu.
Papildus Power Control termināļa funkcijām tiek veikta arī visu ISOBUS mašīnu kontrole, neatkarīgi no ražotāja.
- Augstas kvalitātes 8.4SDSq TFT krāsainais ekrāns
- Izgaismotas pogas
- Skārienjutīgs ekrāns
- 12 „Softkeys” pogas
- USB interfeiss
- Kameras savienojums M 12×1
- Griezes momenta skala automātiskās savākšanas sistēmas kontrolei. Ātri un precīzi pielāgojama sistēma dažādu veidu skābbarības savākšanai.

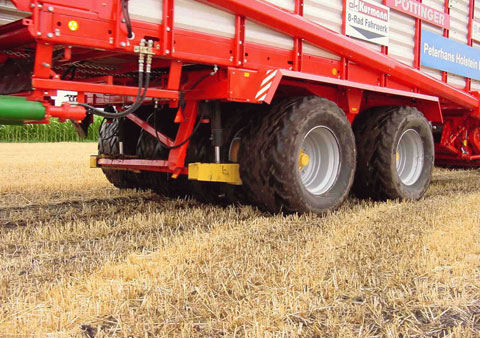

Kustīgās ass bloķēšana notiek reversēšanas laikā, kā arī tā ir atkarīga no braukšanas ātruma.
Brošūra angļu valodā ir apskatāma šeit.
