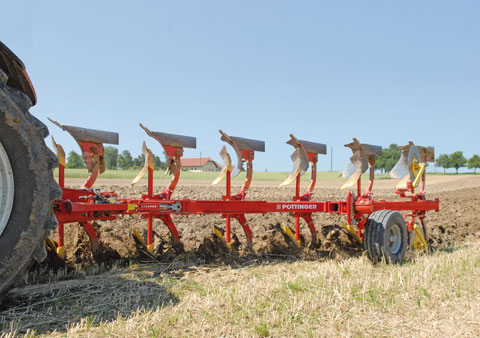

POTTINGER arkls SERVO 35 S
| SERVO 35 S četru rindu | SERVO 35 S piecu rindu (4+1 vai 5) | SERVO 35 S sešu rindu (5+1) | |
| Rāmja izmēri | 120 x 120 mm | 120 x 120 mm | 120 x 120 mm |
| Atstatums zem rāmja | 80, cm | 80, cm | 80, cm |
| Atstatums starp korpusiem | 95 102 cm | 95 102 cm | 95 cm |
| Statnes izmēri | 80 x 30 mm | 80 x 30 mm | 80 x 30 mm |
| Korpusa atstatums un vagu platums | 95 (30-35-40-45-50) 102 (32-38-43-48-54) cm | 95 (30-35-40-45-50) 102 (32-38-43-48-54) cm | 95 (30-35-40-45-50) cm |
| Svars | 1259 kg | 1386 kg | 1664 kg |
| SERVO 35 S NOVA četru rindu | SERVO 35 S NOVA piecu rindu (4+1) | |
| Rāmja izmēri | 120 x 120 mm | 120 x 120 mm |
| Atstatums zem rāmja | 80, cm | 80, cm |
| Atstatums starp korpusiem | 88 95 102 cm | 88 95 cm |
| Statnes izmērs | 80 x 30 mm | 80 x 30 mm |
| Korpusa atstatums un vagu platums | 88 (28-32-37-42-46) 95 (30-35-40-45-50) 102 (32-38-43-48-54) cm | 88 (28-32-37-42-46) 95 (30-35-40-45-50) cm |
| Svars | 1443 kg | 1604 kg |
| SERVO 35 S PLUS četru rindu | SERVO 35 S PLUS piecu rindu (4+1) | |
| Rāmja izmērs | 120 x 120 mm | 120 x 120 mm |
| Atstatums zem rāmja | 80, cm | 80, cm |
| Atstatums starp korpusiem | 95 102 cm | 95 102 cm |
| Statnes izmērs | 80 x 30 mm | 80 x 30 mm |
| Korpusa atstatums un vagu platums | 95 (23-49) 102 (25-54) cm | 95 (23-49) 102 (25-54) cm |
| Svars | 1324 kg | 1579 kg |
| SERVO 35 S PLUS NOVA četru rindu | SERVO 35 S PLUS NOVA piecu rindu (4+1 vai 5) | |
| Rāmja izmērs | 120 x 120 mm | 120 x 120 mm |
| Atstatums zem rāmja | 80, cm | 80, cm |
| Atstatums starp korpusiem | 95 102 cm | 95 cm |
| Statnes izmērs | 80 x 30 mm | 80 x 30 mm |
| Korpusa atstatums un vagas platums | 95 (23-49) 102 (25-54) cm | 95 (23-49) cm |
| Svars | 1591 kg | 1823 kg |
STANDARTA APRĪKOJUMS
| Sakabe | 3 punktu sakabe ar pirkstiem |
| Sakabes kategorija | III kat. / 2 |
| III kat. / 3 sešu rindu versijai | |
| Vērstuvju veidi | 27 Wc DURASTAR 36 W 36 UWc DURASTAR 39 UWc DURASTAR 41 W 46 Wc DURASTAR 46 Wd |
| Naža veids | Lemesis ar reversējamu 18” kalta galu |
| Darba platuma regulēšana | Mehāniskā; 5-atveru iestatīšana |
| Atstatums starp korpusiem | 95 cm |
| Atstatums zem rāmja | 80 cm |
| Hidrosavienojums | 1 x divpusējais |
| Standarta aprīkojumā ietilpst | Instrumenti Aizsargplāksne rindas galā |
| Piezīme | Līdzinošais cilindrs standartā 6 rindu versijai |

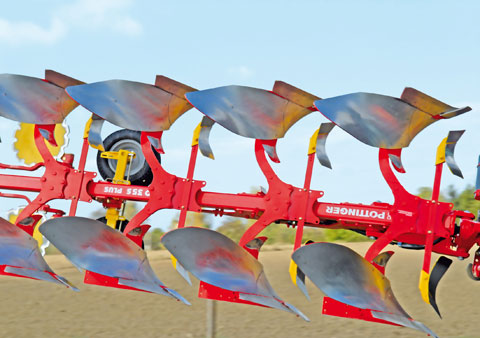

PLUS TEHNOLOĢIJA
SERVO Plus sistēma ļauj veikt standarta regulēšanu atbilstoši dažādiem apakšējās sakabes izmēriem dažādiem traktoriem.
Vagu platuma regulēšana nodrošina 100% precizitāti – nekādas sānu vilkmes.
- Vislabākais risinājums aršanai. Proporcionāls darba platums – traktora veiktspējai vispiemērotākais agregāts.
- Veido platas ziemāju vagas sausā augsnē. Ietaupa laiku un degvielu (līdz 30%), kā arī samazina nodilumu.
- Veido šauras vagaras smagā, mitrā augsnē. Samazina slīdēšanas risku, vedo smalku sēklu vagu.
- Izcili rezultāti uz slīpām virsmām
- Precīza aršana gar lauka malu
- Veic aršanu ap šķēršļiem
- Viegli apstrādāt šaurus leņķus, var iztaisnot izliektās vagas.
Regulēšana
SERVO Plus sistēmas jauda regulēšanas mehānismā ir ļoti minimāla, lai aršanas laikā varētu izmainīt vagu platumu.
- Hidrocilindrs standartā ir aprīkots ar pārbaudes vārstu; aršanas laikā šļūtenēs nav spiediena
- Visi lemeši un priekšlemeši tiek noregulēti automātiski
Priekšrocības:
Nodiluma bukses
Visus gultņus var eļļot.
Visi galvenie gultņi ir aprīkoti ar dilumizturīgām, maināmām buksēm.
Speciāla sviru sistēma
Minimāla regulēšanas jauda.
Tiek aizsargāta sviru sistēma un gultņi.
Speciāls cilindrs
Šis ir papildus cilindrs. 2 funkcijas vienā cilindrā – sijas šarnīra un vagu platuma regulēšana. Sākumā sija tiek pagriezta sija, tad tā automātiski atgriežas sākotnējā stāvoklī. Vienkārši veicama apkope.
NOVA AIZSARDZĪBAS MEHĀNISMS
Netiešā iedarbināšana
Sistēmas iedarbināšanas spiediens tiek kontrolēts. Statīvs nenolaižas, kamēr nav sasniegta iestatītā pretestība. Statīva nolaišanai nepieciešamais spiediens samazinās attiecīgi statīva augstumam. Tas pasargā visu arumu. Kad zars atkārtoti iekļūst augsnē, spiediens palielinās. Tas ir svarīgi, apstrādājot smagu, sausu augsni.
Katram arklu pārim ir savs hidroakumulators.
| NOVA-sekcija SERVO 25-65 modeļiem Virzās uz augšu un pagriežas par 40 cm uz sāniem. Eļļoti gultņi un papildu fiksatori pagarina kalpošanas laiku. |
Hidrauliskā aizsardzības sistēma Hidrauliskā NOVA sistēma ļauj arklu pielāgot dažāda veida augsnei. Atliek tikai iestatīt hidraulisko spiedienu. |
Arkla nazis uz atsperu balsta Tas ļauj diskam virzīties pāri akmeņiem, izvairoties no bojājumu riska. |
IZTURĪBA
Centralizēta regulēšana
Standarta funkcija visiem modeļiem, sākot ar SERVO 35.
Spiedienu var ātri un vienkārši noregulēt no viena centrālā punkta. Spiedienu pirms slodzes kāpināšanas var nolasīt spiediena skalā.
Gāzes uzkrāšanas ierīce
Tā atrodas sānos, kas paaugstina drošības līmeni. Viena uzkrāšanas ierīce katram arklam.
SERVOMATIC sistēma
Noregulē vagas platumu, izmantojot aizmugurējo stiprinājumu. Ja vaga ir pārāk šaura, stiprinājums jāpagarina. Ja tā ir pārāk plata, stiprinājums jāsaīsina.
Noregulē vilkšanas punktu, izmantojot priekšējo stiprinājumu. Ja traktors tiek virzīts uzartā laukā, pagarini stiprinājumu. Ja traktors tiek virzīts neuzartā laukā, saīsini stiprinājumu. Vagas platums nemainās, ja tiek izmainīti vilkšanas punkta iestatījumi.
| Unikāla sistēma
Vagas platumu un vilkšanas punktu regulē atsevišķi. Abas funkcijas neietekmē viena otru. Nav jāveic iestatījumu koriģēšana. Pāris vienkāršu iestatījumu un arkls ir noregulēts. Sistēmu var pielāgot dažādiem augsnes apstākļiem. Optimāla vilkšanas punkta iestatīšanas funkcija samazina spiedienu uz augsni, samazinot nodilumu un samazinot degvielas patēriņu. Stiprinājumi ar stacionārajām slēdzenēm ļauj ātri un precīzi iestatīt aršanas funkciju. |
PRECIZITĀTE

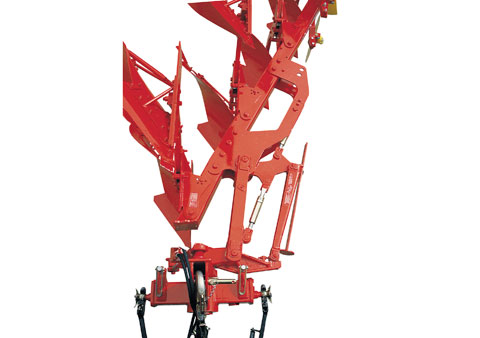

Reversēšanas elements ar vagu platuma regulēšanu
Sistēmu var noregulēt tā, lai tā atbilstu dažāda izmēra zemajām traktoru sakabēm. Izgatavots no rūdīta tērauda.
Stiprinājumi ar stacionārajām slēdzenēm
Brošūra angļu valodā ir apskatāma šeit.
