POTTINGER disku pļaujmašīnu NOVADISC vieglās kombinācijas

Vieglums dizainā. Darba platums 7.24 m – 8.92 m.

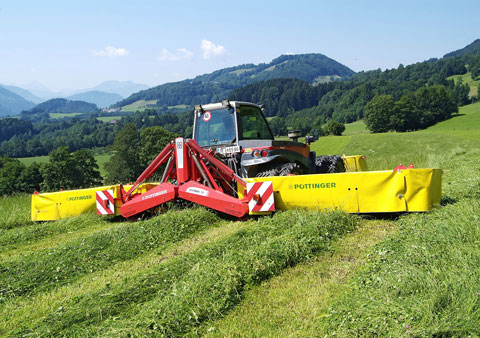

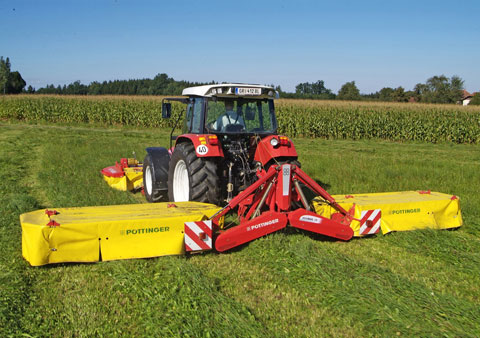

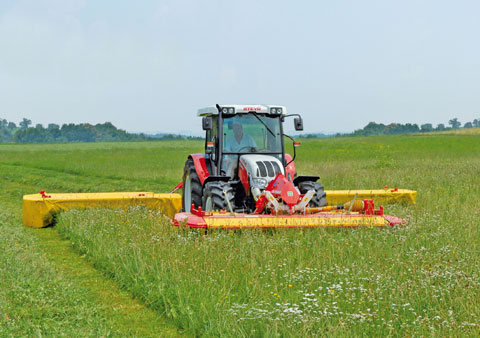

NOVADISC 730

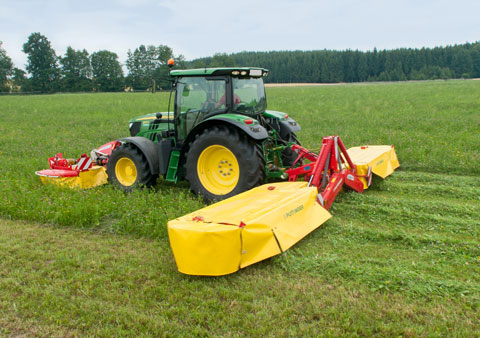

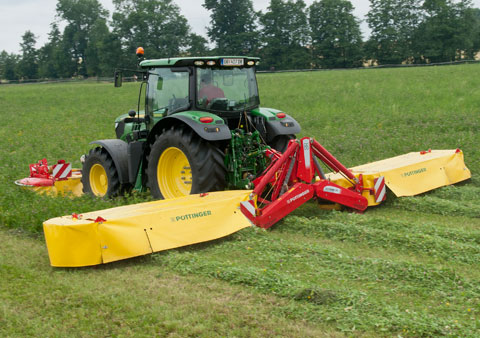

NOVADISC 810

Sakabe Aizmugurējā 3-punktu sakabe Aizmugurējā 3-punktu sakabe
Svars 1260 kg 1400 kg
Darba platums 7,24 m 8,08 m
Transporta platums 2,85 m 2,85 m
Transporta augstums 3,1 m 3,5 m
Jūgvārpstas apgriezieni 1000 apgr/min 1000 apgr/min
Disku skaits 12 gab. 14 gab.
Asmeņu skaits 24 gab. 28 gab.
Nepieciešamā jauda 85 ZS 85 ZS
Segums 7 ha/h 9 ha/h
Ārējās nodiluma plātnes 10 gab. 12 gab.
Iekšējās nodiluma plātnes 2 gab. 2 gab.
High-cut ārējās plātnes 10 gab. 12 gab.
High-cut iekšējās plātnes 2 gab. 2 gab.
Vāla platums bez vālošanas diskiem 1,7 m 2,3 m
Vāla platums ar 2 vālošanas diskiem 1,5 m 1,7 m
Vāla platums ar 4 vālošanas diskiem 1,1 m 1,3 m
Vālošanas diski (standarts) Bez vālošanas diskiem Bez vālošanas diskiem
Vadības sistēma (standarts) Individuāla hidrauliskā pacelšanas sistēma Individuāla hidrauliskā pacelšanas sistēma
Vadības sistēma (izvēles) Elektrohidrauliska individuālā pacelšana Elektrohidrauliska individuālā pacelšana

STANDARTA APRĪKOJUMS

NOVADISC

Sakabe Aizmugurējā 3-punktu sakabe
Papildu sakabe Sakabes ābols
Sakabes kategorija II kat. / 2
Jūgvārpstas aizsargs Ar brīvgaitu
Jūgvārpstas profils 1 3/8″ 6-iedaļu
Aizsardzības sistēma Priekšējais aizsargs ar eņģēm
Saliekami sānu aizsargi
Hidrosavienojums 1 x vienpusējais pacelšanas sistēmai
Elektriskais savienojums 1 x 7 kontaktligzdas brīdinājuma signālu izgaismošanai
Standarta aprīkojumā ietilpst Lietošanas instrukcija
Rezerves daļu saraksts
Rezerves asmeņi
Instruments asmens maiņai

TEHNOLOĢIJAS

Alpha-Motion tehnoloģija

Alpha-Motion tehnoloģija tika iebūvēta jaunā atbalsta rāmī. Salīdzinājumā ar citām velkamajām sistēmām, šis rāmis pielāgojas jebkuram augsnes nelīdzenumam. Pļaušanas elements tiek pacelts uz slīpām virsmām, bet tiek nolaists, ja darbs tiek veikts uz pakalniem.

Rezultāts: unikāla sistēma, kas pielāgojas zemes virsmai un pasargā gan velēnu, gan pašu mašīnu.

Uz sakabes ir piemontētas divas lielas atsperes. Šīs atsperes nodrošina vienmērīgu pļaušanas elementa atbrīvošanu 20” / 500 mm attālumā. Vienkāršs, bet efektīvs elementu atbrīvošanas veids.

Sakabes ģeometrija ir veidota tā, lai smaguma centrs visās pozīcijās atrastos pēc iespējas tuvāk traktoram.

Izcila vālošanas sistēma

Ārējā disku pāra rotācija notiek uz iekšpusi. Vālošanas elementi veido vieglu un gaisīgu vālu. Vāla platumu var noregulēt, izmantojot tam speciāli paredzētu sviru. Kombinētajām pļaušanas/savākšanas darbībām ir pieejami papildu vālošanas diski.

Unikāla svārstību sistēma

+/-16° svārstību nodrošina savienojumu vietās esošie lodveida gultņi.

Uzkare

1. Pļaušanas mehānisma planēšana notiek +/- 9,84” / 250 mm, vai 19,69” / 500 mm robežās, virs vai zem traktora priekšējā riteņa līmeņa.
2. Smalcināšanas sijas noliekuma leņķis automātiski pielāgojas par +12° uz augšu un -9° uz leju, kas būtiski samazina kaitējumu augsnei un samazina nodilumu.
3. Iespējams sasniegt lielāku ātrumu, nenoņemot pļaušanas elementu.
4. Vislabākā velēnas un mašīnas aizsardzība.
5. 13,78” / 350 mm klīrenss pagriezienos un transporta pozīcijā.
6. Jaunais dizains nodrošina pilnīgu pļaušanas zonas redzamību.
7. Pļaušanas elements pārvietojas gandrīz vertikāli., ievērojami mazāka dinamiskā slodze.

EUROCAT veltņu tipa pļaujmašīnas

Jaunie EUROCAT veltņu tipa pļaujmašīnu veltņi veic augstas kvalitātes darbu dažādos apstākļos.

  • Veltņu korpusa dizains ļauj pļaut arī visblīvāk saaugušos augus.
  • Netīrumi neietekmē darbību.
  • Iespējama vālošana.
  • Pāreja no kondicioniera uz vālotājiem aizņem tikai dažas minūtes laika.

Vislabākā ražas plūsma

  • Zems korpuss – netraucēta plūsma no diska uz kondicionieri.
  • Iekšējo veltņu korpusiem ir mazāks diametrs, kas palielina pļaujmašīnas klīrensu.
  • Lielas noslodzes iekšējais korpuss ar lieliem gultņiem.
  • Ārējais pļaujmašīnas veltnis ir pieskrūvēts pie pārnesuma korpusa, kas atvieglo tā noņemšanu.

Ieguvumi:

  • Vienmērīga darbība, vienkārši veicama regulēšana.
  • Vienkārša piekļuve.
  • Pļaušanas augstumu var noregulēt no 35 līdz 60 mm.
  • Iespējams papildus piemontēt High-cut plātni (20 mm papildus pļaušanas augstums).

Extra-Dry kondicionieris

Kondicionieri rūpīgi noņem vaska kārtiņu no augiem. Barība tiek pilnā darba platumā izkliedēta, veidojot gaisīgu slāni.

  • Īsāks žūšanas laiks uz lauka, mazāka laikapstākļu ietekme.
  • Enerģētiskā vērtība palielinās par 10% – samazināta koncentrātu lietošana.
  • Samazināts PH līmenis uzlabo barības kvalitāti.
  • Nav vajadzīga (vai nepieciešama minimāla) ārdīšana, kas būtiski ietaupa laiku un atvieglo darba procesu.
  • Saudzīgais kondicionēšanas process samazina zudumus, kas palielina barības proteīna saturu.
  • Samazinātais gājienu skaits pasargā rugaini un novākto ražu. Tā rezultātā gada laikā par vienu hektāru ietaupās ievērojams daudzums naudas.

Veltņu kondicionieris (CRW / RC) ir īpaši piemērots lucernai un āboliņam.

„Extra Dry” – plašās izkliedēšanas sistēma

Rotors pārvieto novākto ražu gar plašās izkliedēšanas plātnēm. Plātnes izkliedē plūsmu visā pļaušanas platumā. Katru plātni var individuāli noregulēt. Tas palīdz veidot platu un gaisīgu barības slāni.

„Extra Dry“ – vālu veidošana
Abas vālošanas un ārējās plātnes tiek pagrieztas uz iekšu, lai veidotu vālu. Vāla platumu nosaka plātņu novietojums.

Rotora piedziņa
Jaudu no pļaušanas sijas uz rotoru pārraida piedziņas siksnas. Nav vajadzīgs papildu pārnesums.

Siksnas spriegotājs efektīvi absorbē jaudas uzplaiksnījumus, lai jaudas pārraide notiktu bez jebkādas aizķeršanās. Spriegumu var ļoti vienkārši atlaist, lai varētu noņemt piedziņas siksnas. Tās ir pasargātas no saskares ar barību. Kondicioniera apgriezienus var noregulēt atbilstoši barības veidam – 940 apgr/min intensīvam darbam un 710 apgr/min saudzīgākai apstrādei.

Nažu ātrās nomaiņas sistēma

Ņemot vērā augstās pļaušanas kvalitātes un veiktspējas prasības, ir nepieciešami ātri risinājumi servisa un apkopes veikšanai. Viens no šiem risinājumiem ir NOVACAT pļaujmašīnu nažu ātrās nomaiņas sistēma.

  • Naža fiksators ir pieskrūvēts pie diska. Nepieciešamības gadījumā to var nomainīt.
  • Tapas un pļaušanas diski absorbē triecienus un centrbēdzes spēku, kas ir liela priekšrocība, strādājot uz akmeņainas virsmas.
  • Naža aizsardzībai ir piemontēta lielas noslodzes atspere.
  • Speciāla atslēga ātrai nažu nomaiņai.
  • Kvalitāte un precizitāte – drošībai.
  • Netraucēta darbība – ekonomiska un ilglaicīga darbība.
  • Pieejamas rezerves daļas – nodrošina Pöttinger dīleri visā pasaulē.

Planējošais mehānisms

Centrālās ass amortizācija
Nodrošina visas pļaušanas sijas vienmērīgu atbalstu.

Ieguvumi

  • Ātra un tīra pļaušana arī uz nelīdzenām virsmām.
  • Vienmērīgs slodzes izkliedējums no iekšpuses uz ārpusi.
  • Pļaušanas sijas ārējā bukse saskaras ar zemi pirms iekšējās bukses, lai pasargātu rugaini.

Pretatsperes

Pöttinger pļaujmašīnu spiediens uz augsni ir ne vairāk kā starp 70 un 100 kg. Tādā veidā netiek bojāta velēna.

Pļaušanas sijas spiedienu uz augsni var ātri un vienkārši noregulēt.

Ieguvumi

  • Pļaušana ar planēšanas mehānismu
  • Pasargā rugaini
  • Minimāls svars un vilkme, īpaši uz slīpām virsmām

Minimāls bukšu nodilums

Pļaušanas sija

Lai sagatavotu augstas kvalitātes barību, nepieciešams veikt tās savākšanu bez piesārņojuma. Konusveida pļaušanas disku forma palielina lāpstiņu efektivitāti novāktās ražas laikā, samazinot pļaujmašīnas vilkmi.

Izlīdzināti pļaušanas diski
Barība plūst cauri pļaujmašīnai bez aizķeršanās. Tā rezultātā pietiek ar mazākas jaudas traktoru. Dinamiska novāktās ražas plūsma norāda, ka pļaujmašīna vienmēr darbojas ar maksimālo efektivitāti.

Uzlabota smalcināšana pretējā virzienā
Slīpā pļaušanas sijas virsma novirza zemes plūsmu uz apakšu, tādējādi atdalot to no novāktās ražas. Starp pļaušanas sijas augšējo malu un pretnažiem ir minimāls atstatums. Tas ļauj sasmalcināt arī smagu, sablīvējušos ražu vai sausu, nemēslotu zāli.

Uzlabotais nažu pārklāšanās ceļš nodrošina tīru un vienmērīgu pļaušanas procesu. Gludā pļaušanas sijas apakšdaļa, apaļās bukses abos galos un noapaļotie stūri pasargā velēnu.

Montāža un transmisija

Rūdīti pļaušanas diski
Ovālie, gludie pļaušanas diski ir taisīti no rūdīta, sīkgraudaina tērauda, kas pagarina disku kalpošanas laiku. Smalkā konstrukcija samazina jaudas patēriņu.

Rotora vārpsta
Rotora vārpsta ir pieskrūvēta zobratiem. Tas nozīmē, ka katru vārpstu var ērti nomainīt, bez papildu izmaksām.

Blīve
Gultņa flanči un uzmavas ir cieši noblīvētas ar gumijas gredzenblīvi.
Gultņi
Lielas noslodzes gultņi, kuru teorētiskais atstatums ir 60 mm, nodrošina vislabāko triecienu absorbēšanu, līdzīgi kā tas ir mašīnas asij.
Zobrati

Zobrati ir izvietoti taisnā līnijā un gandrīz visi no tiem ir vienādā izmērā (44 un 35 zobi). Gultnis ir pakļauts mazākam spiedienam. Visi zobrati ir rūdīti un zemēti, kas nodrošina vienmērīgu darbību un pagarina kalpošanas laiku. Zobi ir 20 mm plati un saskarē vienmēr ir divi zobi.

Apkope – neierobežota piekļuve
Moduļveida konstrukcija padara apkopi vienkāršāku – zobratus un gultņus var izņemt kā vienu veselu elementu, arī veltņa gultņus var izņemt pa lielajām atverēm. Pavisam vienkārši!
